高速冲压模具全面解析：结构设计、材料选型与佛山顺德模具厂定制实践

在电机、家电、电子连接器、汽车零部件等行业的生产线上，冲床每分钟几百次的节拍声背后，起决定作用的往往不是冲床本身，而是那套看似不起眼的高速冲压模具。一套设计精良的高精度级进模具，可以在一次送料行程中完成冲孔、切边、拉伸、整形、落料等多道工序，把一卷硅钢片或铜带变成可直接装配的成品零件。本文结合佛山、顺德地区冲压模具制造的实际情况，从结构原理、材料选择、加工工艺到使用维护，系统梳理高速冲压模具的核心知识，供正在规划模具定制加工的工程技术人员参考。

一、什么是高速冲压模具？它与普通冲压模具的本质差异

高速冲压模具，通常指配套高速冲床（冲次一般在200次/分钟以上，部分微型零件可达800～1200次/分钟）使用的一类精密冲压模具，主流形式为高速级进模（又称连续冲压模具、连续模）。它与传统单工序模的区别，不只是"跑得快"，而是整套设计逻辑的差异：

• 工序集成度高：普通模具往往一模一序，高速级进模则把十几道甚至三十几道工序集中在同一副模具上，通过带料逐工位递进完成，减少周转与二次定位误差。
• 导向与刚性要求极高：冲次提高后，滑块行程时间缩短，模具必须在极短时间内完成导向、卸料、复位，滚珠导柱、精密导套与高强度模架成为标配。
• 耐磨寿命指标苛刻：高速冲压模具的刃口每天可能承受数十万次冲击，硬质合金冲压模具与粉末高速钢的应用比例明显高于普通模具。
• 自动化配套程度高：多配有自动送料机、废料切断装置、料带浮升机构、误送检测与光电保护，实现长时间无人化连续生产。
• 精度等级高：精密冲压模具的关键尺寸公差常控制在±0.005～±0.01mm，部分电机铁芯模的槽形位置公差要求更严。

二、高速冲压模具的主要应用领域

1. 电机定转子铁芯模具

定转子模具是高速冲压模具中技术含量较高的一个分支。电机定子和转子由硅钢片叠压而成，每片硅钢片的槽形、槽口、轴孔、扣点、通风孔都在同一副定转子铁芯模具上一次冲出。由于一台电机往往需要数百片甚至上千片铁芯叠加，模具的冲次能力、片间一致性、毛刺高度控制直接决定电机的铁损与噪音水平。这类模具通常采用硬质合金镶块结构，配合高速冲床实现每分钟数百次的稳定冲压。

2. 电子与精密五金零件

连接器端子、引线框架、屏蔽罩、精密弹片等零件体积小、批量大、尺寸精度高，是连续冲压模具的另一大主战场。这类产品常采用多列排样、一模多件的方式，在保证材料利用率的同时提高产出效率。

3. 家电与汽车零部件

空调压缩机配件、微电机端盖、汽车座椅骨架连接件、传感器外壳等，也大量依赖高速级进模生产。随着新能源汽车电机、电控系统的快速发展，对高精度定转子模具和高强度电机模具的需求持续增长。

4. 其他批量制造场景

五金紧固件、电池壳体、照明灯具支架、医疗器械金属件等，只要具备"批量大、形状复杂、精度要求稳定"三个特征，就有引入高速冲压模具的价值。

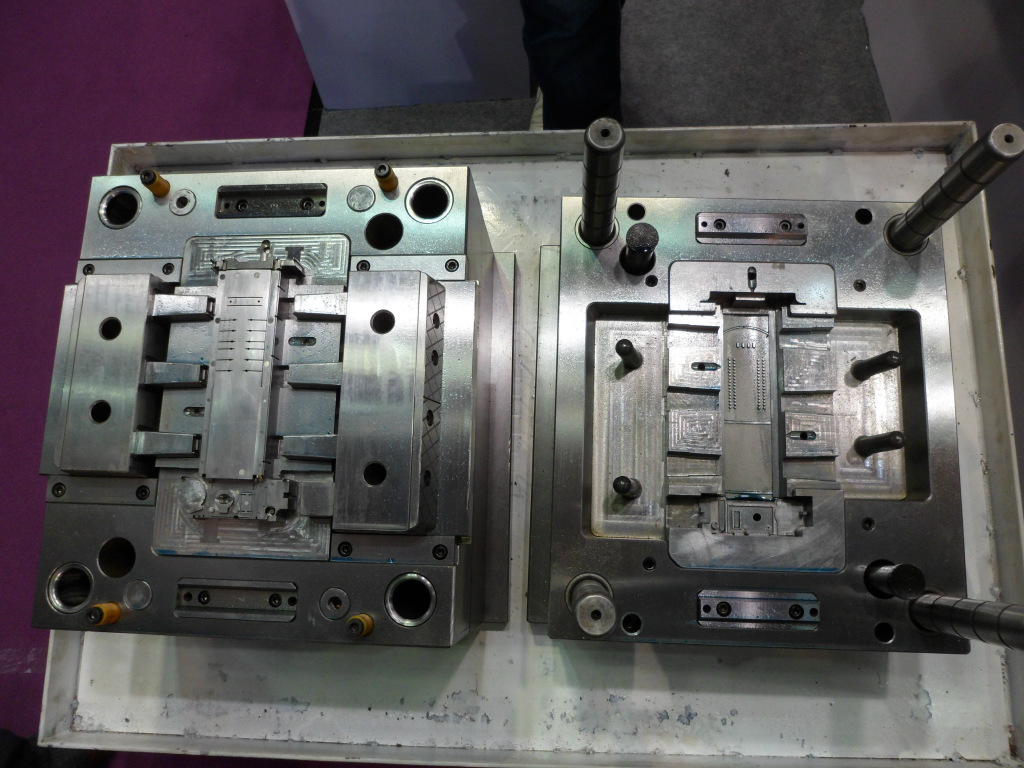

三、高速级进模的核心结构组成

一套完整的连续冲压模具，通常由以下几大系统构成，各系统之间的配合精度决定了模具能否长期稳定运行：

• 模架系统：上模座、下模座、垫脚，要求刚性好、变形小，常采用铸铁或钢板结构并经时效处理。
• 导向系统：滚珠导柱导套、精密滑动导柱，部分模具还配置内导柱与独立小导柱，保证上下模在高速往复中不产生偏移。
• 工作系统：凸模（冲头）、凹模、镶块、卸料板。硬质合金冲压模具多采用镶拼式结构，便于局部更换。
• 卸料与压料系统：卸料板、弹簧、氮气弹簧、优力胶，负责在冲压瞬间压住料带并在回程时脱料。
• 送料与浮升系统：导料板、浮升销、侧压块、误送销，保证料带按固定步距前进。
• 安全检测系统：误送检测、料带末端检测、冲头折断检测等，一旦异常立即停机报警。
• 废料处理系统：废料下滑孔、废料切断刀、吹气装置，防止废料堆积造成模具损坏。

四、设计阶段的关键控制点

排样设计决定成败

排样是高速冲压模具设计的第一步，也是最关键的一步。合理的排样需要综合考虑材料利用率、料带强度、工位数量、工序顺序、载体形式（边载体、中载体、拉延载体）等因素。排样不当会导致料带在高速运行中变形、卡料，甚至造成连续报废。经验丰富的佛山模具厂设计团队，通常会在排样阶段就与客户确认材料牌号、料厚公差、卷料宽度等参数，避免后期反复修改。

冲裁间隙与刃口设计

冲裁间隙按材料厚度和材质选取，一般在料厚的5%～10%之间。间隙过小会导致刃口磨损加剧、毛刺增高；间隙过大则会出现塌角、断面粗糙。对于硅钢片、黄铜、不锈钢等不同材质，间隙取值需分别设定。刃口形式、剪切角、阶梯冲头的设置，也会影响冲裁力峰值和模具寿命。

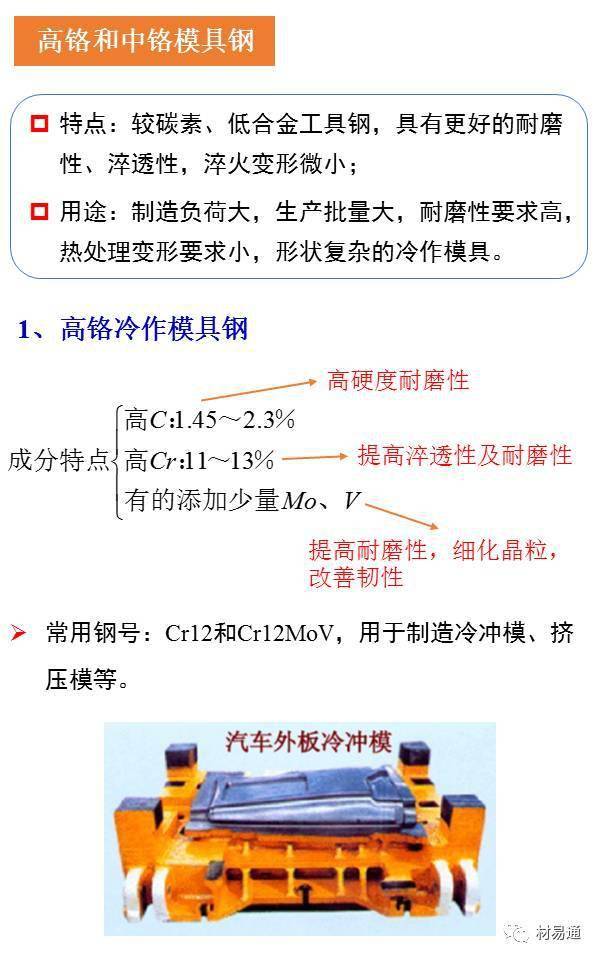

材料选择：从合金工具钢到硬质合金

材料类型	典型牌号	适用场景	特点
合金工具钢	Cr12MoV、SKD11	中低速冲压、试模验证	成本低、易加工，耐磨性一般
高速工具钢	SKH-9、M2	中高速冲压、一般精度零件	韧性好，抗崩刃能力强
粉末高速钢	ASP23、ASP60	高冲次、薄料精密冲压	组织均匀，耐磨与韧性兼顾
硬质合金	YG15、YG20、KD20	定转子铁芯模、大批量生产	硬度高、寿命长，但脆性大、加工难

硬质合金冲压模具在电机模具领域应用尤为普遍，其模具寿命可达普通合金钢模具的十倍以上，但同时对模架刚性、导向精度和冲床动态精度提出了更高要求，属于"配套使用"的整体方案。

五、加工制造与精度控制

高速冲压模具的制造，本质上是精度管理与细节管理。以顺德冲压模具加工企业常用的工艺路线为例：

• 粗加工：CNC铣削、普通线切割完成模板外形与型孔粗加工，留出精加工余量。
• 热处理：真空淬火、深冷处理、多次回火，控制硬度与残余应力，减少后期变形。
• 精加工：慢走丝多次切割、坐标磨、光学曲线磨、电火花成型加工，保证凸凹模配合间隙均匀。
• 研磨与抛光：平面磨、内外圆磨，刃口镜面处理，降低摩擦与粘料风险。
• 检测：三坐标测量机、二次元投影仪、硬度计、粗糙度仪逐项验证，关键尺寸出具检测报告。
• 装配调试：在试模冲床上进行连续试冲，观察料带走料状态、毛刺高度、尺寸稳定性，逐项微调。

模具能否真正"跑得起高速"，往往在装配调试阶段见分晓。有经验的模具定制加工厂家会把试冲数据记录下来，形成每套模具的工艺档案，方便后续维护与复制。

六、选型与定制：如何找到合适的高速冲压模具供应商

企业在采购高速冲压模具时，可以从以下几个维度评估供应商能力：

• 设计与工艺能力：是否能提供排样图、模具结构图、工序分解表，是否能针对产品图纸提出材料利用率优化建议。
• 加工设备配置：是否具备慢走丝、坐标磨、高速加工中心、精密电火花等关键设备，硬质合金模具还需要专门的金刚石砂轮磨削能力。
• 试模条件：是否有配套的高速冲床和检测设备，能否在厂内完成空载与负载试冲。
• 交付与售后：模具交付周期、备件供应、易损件更换、上门调试等服务的响应速度。
• 行业经验：是否做过同类产品，例如电机模具、定转子铁芯模具、连接器连续模等，经验直接影响一次试模成功率。

位于制造业集聚区的佛山模具厂，依托珠三角完善的钢材供应、热处理配套和机加工协作网络，在交期与综合成本上具备一定优势，尤其在中小批量多品种的模具定制加工项目中反应较快。

七、使用与维护：让模具寿命延长一倍

正确安装与调试

模具上机前需确认模高、闭合高度、冲床下死点精度，紧固螺栓按对角顺序均匀锁紧。首次运行应低速试冲，逐步提速，观察料带走料是否顺畅、有无异常声响。

日常保养要点

• 每班检查刃口毛刺高度，毛刺明显增高时及时研磨刃口。
• 定期清洁导柱导套并补充润滑脂，检查滚珠是否磨损、卡滞。
• 检查卸料板弹簧、氮气弹簧的预压量，压力不足会导致脱料不良。
• 及时清理废料通道，防止废料上跳或堆积压伤刃口。
• 记录冲次数量，按计划进行预防性研磨，而不是等到模具损坏再修。
• 模具长期停用时，刃口涂防锈油，存放于干燥环境并做好标识。

八、常见故障与排查方向

故障现象	可能原因	处理方向
制品毛刺过大	刃口磨损、间隙偏大、凸凹模不同心	研磨刃口、重新核对间隙、校正对中
料带走料卡滞	导料板间隙不当、浮升销高度不一致、送料机同步误差	调整导料间隙、统一浮升高度、校准送料参数
废料上跳	凹模落料孔光洁度不足、冲头磁化、间隙过小	抛光落料孔、退磁处理、调整间隙
冲头折断	料带偏移、冲头强度不足、导向精度下降	检查误送检测、改用阶梯冲头、更换导柱导套
产品尺寸不稳定	模架刚性不足、冲床动态精度差、材料回弹波动	加固模架、检修冲床、调整整形工位

九、行业趋势：高速冲压模具正在往哪里走

随着新能源汽车驱动电机、微特电机、消费电子精密结构件需求的持续增长，高速冲压模具呈现出几个明显趋势：一是冲次不断提升，对硬质合金冲压模具与高速级进模的依赖更强；二是精度要求向亚微米级靠拢，检测手段从抽检转向在线全检；三是模具设计数字化程度提高，三维仿真排样、有限元分析在缩短开发周期方面作用越来越大；四是模具向"长寿命、免维护、快换型"方向发展，模块化镶块结构让易损件更换更加便捷。

对于使用方而言，与其把模具当成一次性采购品，不如把它看作与生产工艺深度绑定的长期资产。前期在方案评审、材料选择、试模验证上多投入一点，后期在设备综合效率与产品良率上的回报往往成倍体现。

结语

高速冲压模具的技术门槛，集中在"高精度"与"高稳定性"两个词上。它考验的不仅是加工设备的精度，更是设计思路、工艺经验、细节管理和服务响应能力的综合水平。无论是电机定转子铁芯模具、精密连接器连续模，还是各类硬质合金冲压模具，选择一家理解产品工况、能提供完整技术方案的合作伙伴，比单纯比较报价更有意义。忠诚达模具长期专注于高速冲压模具、级进模具、定转子模具的研发与制造，扎根佛山顺德，为电机、家电、电子、汽车零部件等行业客户提供从排样设计到模具定制加工、试模交付的一站式服务，更多技术资料与案例可访问 zcdmj.com 了解。
